Плоский фестонный кабель: высокая гибкость благодаря чрезвычайно малым радиусам изгиба

Плоские фестонные кабели предназначены для использования в сложных условиях, где материалы и продукты постоянно перемещаются мостовыми кранами или подъемниками. Из-за ограниченного пространства и необходимости постоянного изгиба – эти кабели изготавливаются плоскими. Какие их особенности и сферы применения – расскажем в нашей публикации.


Плоские фестонные кабели разработаны с особенно гибкими жилами из-за необходимости постоянного изгиба. Радиус изгиба этих кабелей меньше благодаря жилам, расположенных рядом. Их гибкость обычно в три-пять раз превышает диаметр кабеля. Изоляция плоских кабелей обычно представляет собой оболочку из ПВХ, которая может работать при температуре от -40°C до +105°C.

В чем же разница между плоским фестонным кабелем и круглым, спросите вы.

Отвечаем – фестонный кабель может быть как плоским, так и круглым. Какую же форму лучше использовать зависит от того, как плотно элементы крепления кабеля должны собираться друг к другу. Плоские кабели обеспечивают меньший диаметр изгиба по сравнению с круглыми кабелями и при их использовании – элементы крепления в конечном положении могут плотнее собираться друг к другу.

Поэтому, когда речь идет о фестонных системах более распространены именно плоские кабели.

В MARDAL CABLES представлены следующие типы плоского кабеля от FABER. Рассмотрим их подробнее.

Плоский ПВХ кабель H07VVH6-F



H07VVH6-F – это плоский кабель в ПВХ оболочке для фестонных и конвейерных систем с максимальной длиной подвеса 35 метров. У него экстремально малый радиус изгиба и чрезвычайная гибкость. Этот ПВХ кабель может эксплуатироваться при номинальном напряжении 450/750 В.

Его оболочка из поливинилхлорида устойчива к маслам, химическим веществам, кислотам и защищает от внешних механических повреждений. Огнестойкость согласно VDE 0482-332-1-2/IEC 60332-1-2. H07VVH6-F прокладывается внутри как сухих, так и влажных помещений, а также на улице в условиях постоянных изгибов и движения в одной плоскости.

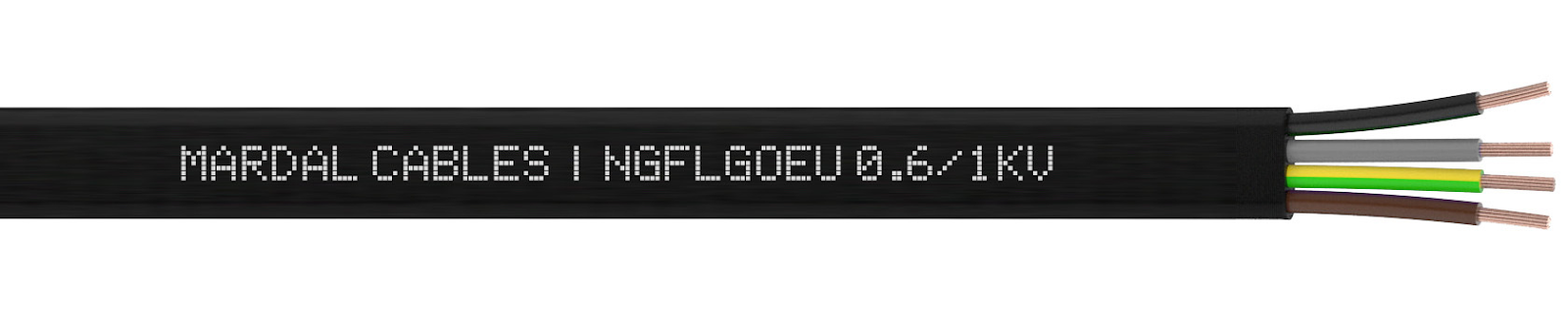

Резиновый плоский кабель NGFLGOEU 0,6/1 кВ (60°C)



Плоский кабель NGFLGOEU низкого напряжения 0,6/1 кВ выдерживает высокие уровни механических нагрузок и частые изгибы (в одной плоскости). Используется на подвесных фестонных системах, для соединения подвижных частей станков, конвейерных установок и для крупномасштабного оборудования.

Вместе с NGFLGOEU становится возможна неограниченная эксплуатация на открытом воздухе и в помещении, ведь этот кабель устойчив к воздействию озона, ультрафиолетовых лучей, влаги и масел. Максимальная температура на жиле плоского резинового кабеля NGFLGOEU достигает + 60°C.

Резиновый плоский кабель NGFLGOEU 0,6/1 кВ (90°C)



Это еще один тип плоского кабеля от FABER – NGFLGOEU. От предыдущего он отличается только своим расширенным температурным диапазоном до +90°C. Плоские кабели типа NGFLGOEU (90°C) используются, главным образом, как кабели подвижных установок для грузоподъемных механизмов, конвейерных систем, координатных устройств и т.д.

Все жили плоских ПВХ кабелей промаркированы цветом или числом. До 5 жил – маркировка кабеля цветное согласно VDE 0293 (HD 308). Если же в конструкции кабеля более 5 жил, то маркировка будет цифровая с желто-зеленой жилой заземления.

В завершение нашего обзора хотим добавить, что только качественный плоский кабель способен обеспечить бесперебойную работу токоподвода для кранового оборудования. А их несомненное преимущество в том, что они несут в себе большую степень гибкости, которая позволит обеспечить износостойкость и долговечность на производстве.
