Как правильно выбрать материалы для изоляции и оболочки?

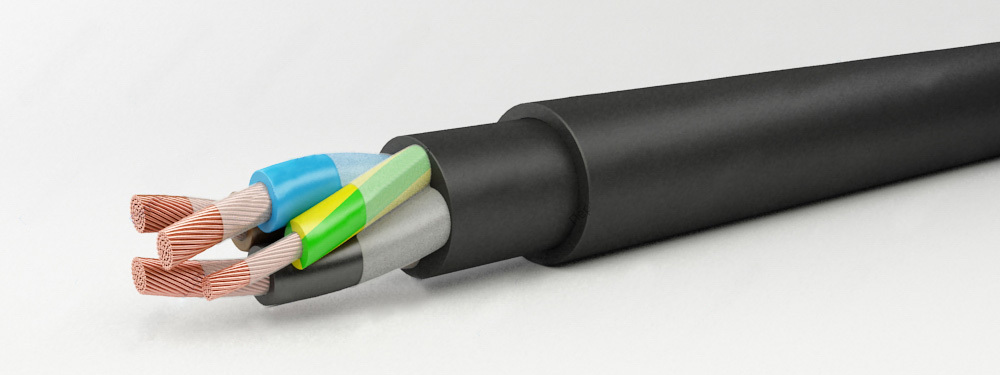

Изоляция и оболочка – это компоненты кабеля, которые защищают проводник.

Изоляция представляет собой непроводящий материал или материал, устойчивый к потоку электрического тока. Она защищает людей от воздействия тока, предотвращает соприкосновение жил между собой, дает защиту от механического повреждения жил, погодных условий (влажности, температуры). Другими словами, изоляция является основным защитным элементом. Безопасность и эффективность провода зависят от его изоляции.

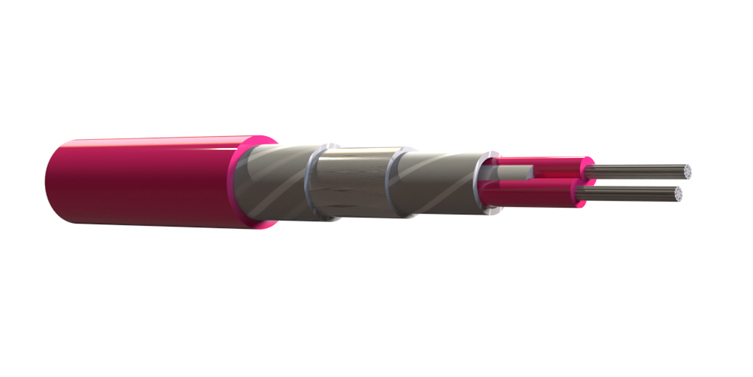

Оболочка – это дополнительный защитный покров кабеля, она устанавливается поверх токопроводящих жил, и может состоять из нескольких слоев. В качестве оболочки используют разнообразные материалы, определяющиеся типом и характеристиками конкретного кабеля. Предохраняет внутренние элементы кабелей (изоляцию, токопроводящие жилы, наполнители и пр.) от внешних воздействий высокой влажности, кислот, газов. В зависимости от типа кабеля используют одну или несколько защитных оболочек.

Изоляция изолирует электрический ток, а оболочка оборачивается вокруг кабеля с внешней стороны, чтобы защитить проводники внутри и обеспечить передачу электроэнергии.

Выбор материала, используемого для изоляции и оболочки, может оказать значительное влияние на общие характеристики кабеля, и существует ряд ключевых факторов, которые следует учитывать при выборе материала, подходящего для вашего использования:
  • Есть ли у вас особые требования к электрическим характеристикам?
  • Какие механические характеристики необходимы – стойкость к истиранию, долговечность и гибкость?
  • Будет ли кабель подвергаться воздействию агрессивных химикатов или радиации?
  • Должен ли материал предотвращать распространение огня, дыма и токсичных или коррозионных паров (нужны ли материалы, не содержащие галогенов)?
  • Есть ли требование водонепроницаемости?
  • Будет ли оборудование подвергаться воздействию озона или солнечного света?
  • Будет ли кабель работать при экстремальных температурах, когда важны термические свойства, температура плавления и термическое старение?

Существующие группы материалов


Существует несколько различных групп материалов. У каждого есть свои отличительные свойства, преимущества и применение. Химически чистые материалы часто идеальны для использования в качестве изоляции, когда требуются превосходные электрические характеристики. Такие материалы, как PTFE и HFI 90, обеспечивают высокое сопротивление изоляции и низкие диэлектрические потери. Для оболочек ключевыми факторами являются внешняя среда и требования к огнестойкости.


Фторполимеры
Фторполимеры – это галогенированные высокотемпературные материалы, которые по своей природе обладают высокой огнестойкостью. Они не выделяют много дыма и обладают исключительными электрическими свойствами. Фторполимеры также превосходны с точки зрения механической прочности и эластичности, устойчивости к маслу, топливу и химическим веществам.

Полиолефины
Полиолефины выдерживают температуру до +100°C. Такой материал может быть сшит для улучшения химической стойкости, механических и термических свойств. Полиолефины обладают отличными электрическими свойствами, хорошей химической и радиационной стойкостью, а также устойчивы к истиранию. Обладают прекрасными механическими свойствами и подходят для использования в воде.

Полиолефины HFFR
Полиолефины с маркировкой HFFR (безгалогенные антипирены) – это низкотемпературные безгалогенные материалы, огнестойкость которым придается с помощью безгалогенных антипиренов. В большинстве случаев это толстостенные материалы, используемые для изоляции. Некоторые сополимеры HFFR можно использовать при температуре до +130 градусов Цельсия.

Полиэфиры
Полиэфиры, такие как TPS 100, обычно являются материалами с более высокими температурами, чем полиолефины, и их можно использовать более тонкими из-за более жесткой природы. Такая оболочка может быть огнестойкой благодаря галогенам или безгалогенным антипиренам. Полиэфиры характеризуются превосходными механическими свойствами и высокой прочностью. Они также устойчивы к топливу и маслу и могут выдерживать некоторое воздействие воды, кислот и щелочей.

Полиуретаны
Полиуретан – хороший выбор для изоляции, поскольку он обладает прекрасными механическими свойствами; он очень прочный и устойчивый к истиранию. Может быть огнестойким благодаря антипиренам, не содержащим галогены, но он не подходит для использования в качестве изоляции (имеет плохие электрические свойства). Полиуретаны обладают отличной водо- и маслостойкостью, устойчивы к воздействию топлива, кислот и щелочей. Материал также устойчив к радиации и озону и имеет отличный срок службы при постоянном изгибе.

PEEK
PEEK – очень прочный материал для специальных кабелей с высокими эксплуатационными характеристиками. Материал во многом похож на фторполимеры, но без содержания галогена. Сложно поддается обработке. Особые характеристики – отличные механические свойства и химическая стойкость. Он также устойчив к возгоранию, выделяет мало дыма и токсинов. PEEK также обладает отличной радиационной стойкостью и стойкостью к истиранию.

Резиноподобные материалы
Каучуки на основе полиолефина или силикона, такие как HFR 150, MPR 100 и MPR 105, имеют тенденцию к высокой гибкости и имеют хорошие температурные диапазоны. Их изоляционное сопротивление также довольно хорошее, что позволяет использовать их как в качестве оболочки, так и в качестве изоляции. Поскольку они такие мягкие и гибкие, они должны иметь большую толщину стенок. Резиноподобные материалы обладают различной химической и водостойкостью.



В MARDAL CABLES мы специализируемся на дистрибуции различных типов кабелей и проводов и можем продукцию из около 30 различных материалов. Благодаря широкому выбору продуктов мы сможем посоветовать и подобрать идеальное решение для любой сферы применения.
